A bütyök-indexelőket gyakran intermittens indexelőknek is nevezik. A bütykös indexelő egy olyan mechanizmus, amely szakaszos mozgást valósít meg, nagy indexelési pontossággal, zökkenőmentes működéssel, nagy sebességváltó nyomatékkal, pozicionáláskor önzáró, kompakt szerkezettel, kis mérettel, alacsony zajszinttel, jó nagy sebességű teljesítménnyel, hosszú élettartammal és egyéb jelentős jellemzőkkel. , ideális termék a hagyományos mechanizmusok helyettesítésére, mint a tárcsa mechanizmus, racsnis mechanizmus, hiányos hajtómű, pneumatikus vezérlőmechanizmus stb.
Széles körben használják gyógyszeripari gépekben, élelmiszer-csomagoló gépekben, prések automatikus adagoló mechanizmusában, üveggépekben, kerámiagépekben, dohányipari gépekben, töltőgépekben, nyomdagépekben, elektronikus gépekben, feldolgozóközpontok automatikus szerszámcserélőjében stb., amelyeket át kell alakítani. folyamatos működés léptető cselekvéssé. Az általunk használt indexelő állomások száma általában: 2, 3, 4, 6, 8, 10, 12, 16, 20, 24, 32, 36 és így tovább.

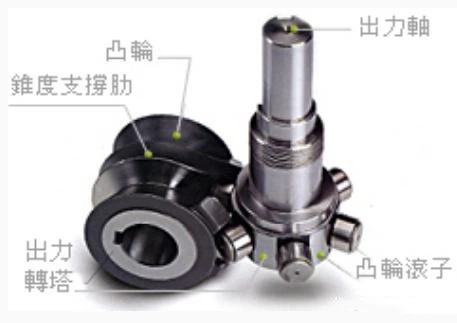

A bütykös indexelő sematikus diagramja
A bütykös indexelő szerkezetében egy térbütyök indexelő mechanizmushoz tartozik, és főként a következő funkciókat valósítja meg különböző automata gépekben:
(1) szakaszos szállítás a kerületi irányban;
(2) szakaszos szállítás egyenes vonalban;
(3) Lengőhajtású manipulátor.
A bütykös indexelő teljesítmény jellemzői:
(1) megfeleljen az összeszerelés és a gyártás igényeinek;
(2) Nagy pozicionálási pontosság;
(3) Nagy merevség;
(4) Rugalmas indexelési idő és leállási idő aránya a használati követelményeknek megfelelően;
(5) Egyszerűsítse a gép tervezési és gyártási folyamatát;
(6) Egyszerű karbantartás;
(7) Ár.
A tanulási bütyök-indexelőkkel szemben támasztott követelmények két szintre oszthatók: a legalapvetőbb követelmények a különféle meglévő automaták mélyreható elemzésének elvégzése és a tényleges gyártás során felmerülő különböző műszaki vagy minőségi problémák megoldása; További követelmény, hogy ennek az automata gépnek az alapelemeit használni lehessen különféle automata gépek és automatizált gyártósorok tervezésére, összeállítására és hibakeresésére.
