A precíziós alkatrészek és reduktorok gyártása területén a Hansheng Automation professzionális megoldást kínáló csapata gazdag tapasztalattal rendelkezik, amelyet az üreges forgó reduktorok gyártására összpontosítanak.Üreges forgó reduktorok10 ívmásodpercnél kevesebb vagy azzal egyenlő (normál: 15 ívmásodperc vagy annál kevesebb), harmonikus reduktoraink pedig 5 ívmásodpercnél kevesebb vagy azzal egyenlő ultra-precíziós holtjáték szabályozást érnek el. ISO 5. osztályú precíziós hajtóműgyártásunk (0.1-5.0 modul), ultra-tükör-CNC-megmunkálásunk (±0,002 mm) és nagy-méretű precíziós öntvényeink (±0,03 mm tűréshatár) segítségével átfogó támogatást nyújtunk az alapkomponensektől a komplett megoldásokig a berendezésgyártók, gyártók és végberendezések gyártói számára.

Az alábbiakban három szempontból ismertetem az üreges forgó reduktort: jellemzői, klasszikus kiválasztási eseteink, valamint gyakorlati javaslatok a berendezés kiválasztásához és karbantartásához. Ha releváns igényei vannak üreges reduktorokkal kapcsolatban, forduljon hozzánk bizalommal!

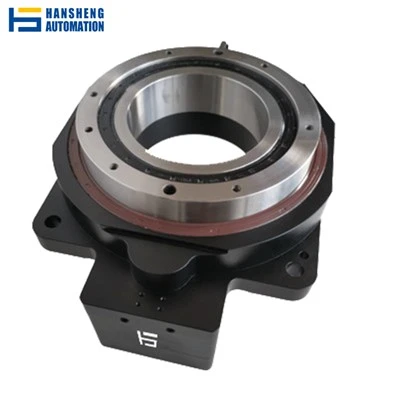

Az üreges forgó reduktor egy forradalmian új termék, amely különféle forgó mozgási alkalmakra alkalmas. Kiválthatja a DD motoros bütykös leválasztót, amely integrálja a nagy munkahatékonyságot, nagy pontosságot, nagy merevséget és költséghatékonyságot. Ez egy forradalmi termék a forgó mechanizmusban. Találja meg az egyensúlyt a kettő között, az ismételt pozicionálási pontosság 10 másodperc, a motor könnyen előkészíthető, a csapágy stabil, és az AC szervomotor vagy a léptetőmotor bármilyen szögből osztható, ami nem csak megfelel a digitális vezérlésnek, amelyet az indexer nem tud elérni, hanem megfelel a pozicionálási pontosságnak is, amely DD egyenértékű a motor költségével, ami nagymértékben csökkentheti a költséget.

hollow rotary table

100-1500W-os szervomotorokkal használható.

A munkaobjektumok közvetlenül zárolhatók.

A forgó tányér közvetlenül rögzíti a munkadarabot, és megkönnyíti a munkadarab betöltését.

A vezetékezés kényelmes, és ez a forgó platform üreges kialakítású mind a vezetékekhez, mind a csőhöz, ami nagyon kényelmes.

A nagy pontosságú, egy percen belüli pozicionálási pontosság elérheti a ±10 másodperces pozicionálási pontosság megismételhetőségét.

A művelet sima, a lemez felülete simán, simán és gyorsan pozícionálható.

Mindenféle motor alkalmazható, és mindenféle márkájú szervomotor meg tudja hajtani az üreges forgóasztalt

(1) Rövid távú{1}}pozícionálás

(2) Nagy-pontos pozicionálás holtjáték nélkül

(3) Csökkentse a tervezési időt és rövidítse le a szállítási időt

Beépített üreges forgó kialakítás

A középső átmenő{0}}furat átmérője 15 és 120 mm között változtatható, így egyszerre több vezetéket is elvezethet, például kábeleket, levegőcsöveket és optikai szálakat anélkül, hogy azok összegabalyodnának vagy megzavarnák egymást forgás közben. Például egy robotfogó és forgó állomás esetében az Φ50 mm-es üreges furat pneumatikus és jelkábelek vezetésére használható, így nincs szükség további kábelvezető konzolokra.

Az átvitel pontossága mikron szinten

A szabványos pontosság legfeljebb 15 ívperc, míg az egyéni pontosság legfeljebb 10 ívperc. A fogaskerekek edzett spirális fogaskerekek, amelyek keménysége HRC60. Az optikai lencsék elfordulásának észleléséhez a 0,1 fokos finomhangolási hiba garantáltan kisebb vagy egyenlő, mint 0,005 mm, ami megfelel a "zéró kumulatív hiba" szabványnak a precíz alkalmazásokhoz.

Nagy nyomaték és széles körű alkalmazkodóképesség

A csökkentési arány 5-től 500-ig terjed. Mind a "nagy-sebességű, könnyű-terhelés" (30-100 ford./perc, mint az anyagok válogatása) és az "alacsony-sebesség, nehéz-terhelés" (5-20 ford./perc, például nehéz munkadarabok megfordítása) helyzetekben egyaránt működik.

Tökéletesen működik szervó és léptető rendszerekkel.

Univerzális karimával érkezik, amely olyan népszerű szervomotorokkal működik, mint a Mitsubishi, a Delta és a Siemens. Ez megkönnyíti a beállítást anélkül, hogy speciális adaptereket kellene készítenie.

Azért vagyunk itt, hogy segítsünk minden szinten! Ingyenes kiválasztási szolgáltatásokat és speciális megoldásokat kínálunk az Ön egyedi igényeinek kielégítésére. Mindegy, hogy projektje különös nehézségekkel jár, vagy egyszerűen csak útmutatást igényel, motivált munkatársaink az Ön számára ideális megoldást kínálják.

Ez egy esettanulmány egy indonéz ügyfél modellválasztási folyamatáról. A telepítési technikát a helyszíni alkalmazási környezettől függően különösen optimalizáltuk, hogy növeljük a berendezés stabilitását és kényelmét. Külön megjegyezve, hogy "a berendezés nagy precizitása és stabilitása felülmúlta a várakozásokat, nagymértékben javítva a termelés hatékonyságát", az ügyfél nagyon dicsérte modellválasztásunkat és szolgáltatásunk minőségét.

Ez a sikeres eset nemcsak a nagy pontosságú sebességváltó-megoldásokkal kapcsolatos tudásunkat mutatja{0}}, hanem megerősíti ügyfeleink bizalmi kapcsolatát velünk. A jövőben is elkötelezettek leszünk annak érdekében, hogy ügyfeleink számára csúcsminőségű-sebességváltó-felszerelést és műszaki segítséget biztosítsunk, hogy jobb termelési hatékonyságot és pontosságot érhessenek el.

Működő állapot

Állomások száma: 6 (4 orsó 2 állomás be- és kirakodását végzi)

Teherbírás: 40 kg

Munkalap átmérő: 600mm

Indexidő: 1 s

Tartózkodási idő: 15 s

Modellek ajánlása

HRT200JS-L1-SV2 (19-70-90-M6). Ez a megoldás illeszkedik a szervomotorhoz. Az ügyfélnek szüksége van PLC vezérlésre és állítható több állomásra.

drawing

parameter

Ha nem erősítették meg a kívánt modellt, kérjük, adja meg nekünk az alábbi információkat, mérnökünk elvégzi a számítást és ellenőrzi a modellt.

1) Rakodás súlya
2) A forgótányér átmérője
3) Maximális sebesség. Vagy hány másodpercet kell elforgatni hány fokkal?
4) Valamilyen rajz vagy fénykép a jelentkezésedről?
5) Vízszintes, függőleges vagy felfüggesztett telepítés?

1. lépés

Először ellenőrizze, hogy a motor és a forgó platform jó állapotban van-e.Ellenőrizze, hogy a motor és a forgó platform közötti csatlakozás megfelelő-e, majd törölje tisztára a kettő illeszkedő felületeit.

2. lépés

Távolítsa el az eredeti lapos kulcsot a motorról.

3. lépés

Határozza meg a motor tengelyének átmérőjét. Ha tengelyhüvelyre van szükség, először szerelje be az erőfuratba, és igazítsa a zárógyűrű bevágásához.

4. lépés

Vegye ki a dugót, állítsa be a bemeneti tengely zárógyűrűjét úgy, hogy a rögzítőcsavar egy vonalba kerüljön a dugó furatával, és helyezzen be egy imbuszkulcsot.

5. lépés

Csatlakoztassa a motort függőlegesen a forgó indexelő asztalhoz, és nem szabad verni. Annak elkerülése érdekében, hogy a túlzott axiális erő károsítsa a csapágyakat vagy a fogaskerekeket.

6. lépés

Az egyenletes erő biztosítása érdekében először csavarja fel a rögzítőcsavarokat az 1,3 átlós pozícióban, de ne húzza meg; majd csavarja be a két átlós szerelőcsavart 2,4. Végül egyenként húzza meg a négy rögzítőcsavart.

7. lépés

Húzza meg szorosan a csavarokat. Ha két rögzítőcsavar van, akkor egyenletesen és szimmetrikusan húzza meg őket.

8. lépés

Cserélje ki a dugót.

Locating pin hole size

Az alkalmazás valós terhelési követelményei irányítják a megfelelő szerkezeti szilárdság és nyomatékteljesítmény kiválasztását.

Válassza ki a megfelelő szűkítő és kódoló kialakítást, miután megtalálta a forgó platform pozicionálási pontossági követelményeit az alkalmazási forgatókönyvben.

A megfelelő üreges forgóplatform a pontos kábel- és csőmérettől függ.

Figyelembe kell venni a felszerelés beépítési helyét, és minimális konstrukciójú alapvető integrált modelleket kell választani.

Válassza ki a megfelelő sebességet az alkalmazás követelményei szerint, hogy biztosítsa az egyensúlyt a sebesség és a pontosság között.

Gyakran ellenőrizze és adjon hozzá kenőolajat, hogy a csapágyak és a reduktor problémamentesen működjenek.

A rendszeres csapágy- és motorellenőrzések lehetővé teszik az elhasználódott{0}}alkatrészek időben történő cseréjét, és segítenek megőrizni a forgó platform pontosságát és stabilitását.

A túlmelegedés és a váratlan kopás elkerülése érdekében a működési hőmérséklet és az emelőkosár vibrációjának nyomon követése elengedhetetlen nagy terhelésű vagy nagy{0}}precíziós alkalmazások esetén.

A rendszeres tisztítástól és védelemtől függ a platform hosszú távú, folyamatos működésének garantálása nehéz körülmények között, beleértve a port és a nedvességet is.

GYIK

K: Melyek az üreges forgó reduktorok fő alkalmazásai?

V: Különféle forgómozgásos alkalmazásokhoz alkalmasak, és helyettesíthetik a DD motorokat és a bütykös indexelőket. Széles körben használják olyan automatizált berendezésekben, amelyek nagy-precíziós pozicionálást, folyamatos forgatást vagy indexelő mozgást igényelnek, például precíziós összeszerelő sorokban, tesztelő berendezésekben és automatizált feldolgozó platformokon.

K: Mik a fő előnyei?

V: Egyesíti a nagy hatékonyságot, a nagy pontosságot (megismételhető pozicionálási pontosság ±10 ívmásodpercig), a nagy merevséget és a kiváló költséghatékonyságot. Megfelelnek az indexerekkel elérhetetlen digitális vezérlési követelményeknek, miközben megfelelnek a DD motorok pozicionálási pontosságának, miközben jelentősen csökkentik a költségeket.

K: Milyen motortípusok támogatottak?

V: Kompatibilisek különböző márkájú szervomotorokkal (100-1500 W) és léptetőmotorokkal, lehetővé téve az indexelést bármilyen szögben, és széles körű alkalmazkodóképességet kínálnak.

K: Mi a célja az üreges kialakításnak?

V: Az üreges szerkezet megkönnyíti a vezetékek és védőcsövek elvezetését, leegyszerűsíti a belső vezetékek elrendezését és javítja a telepítés kényelmét.

K: Mi az elérhető pozicionálási pontosság?

V: A szabványos pozicionálási pontosság 15 ívmásodpercen belül van, a testreszabott pozicionálási pontosság pedig elérheti a ±10 ívmásodpercet, ami megfelel a nagy -precíziós pozicionálási igényeknek.

K: Milyen lépéseket kell végrehajtani a motor forgóplatformhoz történő csatlakoztatásához?

V: A fő lépések a következők: A berendezés állapotának és csatlakozási méreteinek ellenőrzése → Az eredeti lapos kulcs eltávolítása a motorról → A tengelyhüvely felszerelése (ha szükséges) → A bemenő tengely rögzítőgyűrűjének beállítása → A motor és az állvány függőleges igazítása → A rögzítőcsavarok átlós meghúzása lépésenként → Rögzítse a csavarokat és rögzítse a dugót részletek).

K: Nyújt-e modellválasztási szolgáltatást?

V: Igen, ingyenes modellválasztási szolgáltatásokat és professzionális megoldásokat kínálunk, személyre szabott tanácsokat adunk a projektkövetelmények vagy konkrét kihívások alapján.
