Szia! Harmonikus meghajtók szállítójaként sok kérdést kaptam azzal kapcsolatban, hogyan mérhetem ezeknek a remek kis eszközöknek a hatékonyságát. Szóval úgy gondoltam, megosztok veled néhány meglátást.
Először is beszéljünk arról, hogy mi is az a harmonikus meghajtó. Harmonikus meghajtó, más névenStrain Wave Gearing, egy olyan fogaskerék-rendszer, amely hajlékony spline segítségével továbbítja a nyomatékot. Magas áttételi arányáról, kompakt méretéről és alacsony holtjátékáról ismert, így számos alkalmazásban népszerű választás, különösen a robotikában. Nézze megHarmonikus meghajtó termékek robotikábanhogy lássunk néhány nagyszerű módot ezeknek a meghajtóknak a robotvilágban való használatára.
Most, amikor a harmonikus meghajtó hatékonyságának méréséről van szó, néhány kulcsfontosságú tényezőt figyelembe kell vennünk.
Bemeneti és kimeneti teljesítmény
A hatékonyság mérésének legalapvetőbb módja a bemeneti és a kimeneti teljesítmény összehasonlítása. A hatásfok (η) kiszámítása a következő képlettel történik:
η = (kimeneti teljesítmény / bemeneti teljesítmény) × 100%
A bemeneti teljesítmény mérésére általában teljesítménymérőt használunk a harmonikus meghajtót hajtó motor által szolgáltatott elektromos teljesítmény mérésére. Például, ha van egy motorunk, amely 100 watt elektromos energiát fogyaszt, akkor ez a bemeneti teljesítményünk.
A kimeneti teljesítmény mérése kicsit bonyolultabb. Meg kell mérnünk a forgatónyomatékot és a forgási sebességet a Harmonic Drive kimenő tengelyén. A forgó rendszerek teljesítményének képlete a következő:
P = T × ω
ahol P a teljesítmény, T a nyomaték és ω a szögsebesség. A nyomaték mérésére nyomatékérzékelőt, a fordulatszám mérésére tachométert használhatunk.
Tegyük fel, hogy a kimenő tengelyen 5 Nm nyomatékot mérünk, a fordulatszám pedig 100 fordulat/perc (RPM). Először is át kell konvertálnunk a forgási sebességet RPM-ről radián per másodpercre. Egy fordulatban 2π radián, egy percben 60 másodperc van, tehát:
ω = (100 RPM) × (2π rad/ford.) / 60 s = 10,47 rad/s
Ezután kiszámíthatjuk a kimeneti teljesítményt:
P = 5 Nm × 10,47 rad/s = 52,35 watt
Most kiszámolhatjuk a hatékonyságot:
η = (52,35 watt / 100 watt) × 100% = 52,35%
Súrlódás és holtjáték
A súrlódás és a holtjáték két fontos tényező, amelyek befolyásolhatják a harmonikus meghajtó hatékonyságát. Súrlódás akkor lép fel, amikor a hajlékony szál súrlódik a kör alakú spirálhoz, és ez energiaveszteséget okozhat. A holtjáték a fogaskerekek fogai közötti holtjáték mértéke, és ez hatástalansághoz is vezethet.
A súrlódás hatásának mérésére a Harmonic Drive-ot állandó sebességgel működtethetjük, és mérhetjük az energiafogyasztást. Ha az energiafogyasztás magasabb a vártnál, annak oka lehet a túlzott súrlódás. A súrlódás csökkentésére és a hatékonyság javítására kenőanyagot is használhatunk.
A holtjáték mérhető egy mérőóra segítségével. A bemenő tengelyre egy, majd ellentétes irányú kis nyomatékot fejtünk ki, és a kimenő tengelyen mérjük a mozgás mértékét. A kisebb holtjáték hatékonyabb Harmonic Drive-ot jelent.
Terhelés és sebesség
A Harmonic Drive hatásfoka a terheléstől és a sebességtől függően is változhat. Általában a hatásfok nagyobb terhelésnél és alacsonyabb sebességnél. Nagyobb terhelésnél ugyanis a fogaskerekek fogai erősebben kapcsolódnak össze, kisebb a csúszás. Alacsonyabb sebességnél kevesebb a súrlódás miatti energiaveszteség.
Különböző terheléseknél és sebességeknél a hatásfok mérésére dinamométert használhatunk. A dinamométer olyan eszköz, amely ismert terhelést tud kifejteni a Harmonic Drive kimenő tengelyére, és méri a nyomatékot és a fordulatszámot. Ezután kiszámolhatjuk a hatásfokot különböző működési pontokon.
Hőmérséklet
A hőmérséklet a harmonikus meghajtó hatékonyságára is hatással lehet. A hőmérséklet emelkedésével a kenőanyag viszkozitása csökken, ami megnövekedett súrlódáshoz és csökkentett hatékonysághoz vezethet. Hőmérséklet-érzékelővel ellenőrizhetjük a Harmonic Drive hőmérsékletét működés közben. Ha a hőmérséklet túl magasra emelkedik, előfordulhat, hogy lépéseket kell tennünk a meghajtó hűtésére, például hűtőventilátor vagy hűtőborda használatára.
Nagy teljesítményű feszültség - hullám harmonikus reduktorok

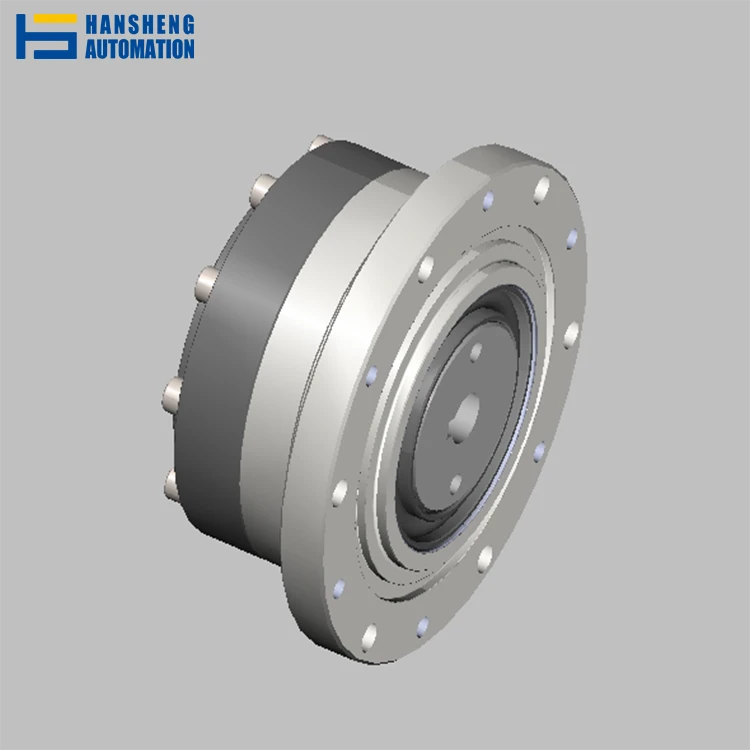

Ha nagy teljesítményű harmonikus meghajtókat keres, nézze megNagy teljesítményű feszültség - hullám harmonikus reduktorok. Ezeket a reduktorokat úgy tervezték, hogy még nagyobb hatékonyságot és jobb teljesítményt nyújtsanak az igényes alkalmazásokban.
Miért fontos a hatékonyság mérése?
A harmonikus meghajtó hatékonyságának mérése több okból is fontos. Először is segít megérteni, hogy a meghajtó milyen jól működik. Ha a hatásfok alacsony, azonosítani tudjuk a problémás területeket, például a túlzott súrlódást vagy holtjátékot, és lépéseket tudunk tenni annak javítására.
Másodszor, segíthet optimalizálni rendszereink tervezését. A Harmonic Drive hatékonyságának ismeretében kiválaszthatjuk a megfelelő motort és egyéb alkatrészeket annak érdekében, hogy a teljes rendszer a lehető leghatékonyabb legyen.
Végül is pénzt takaríthat meg. A hatékonyabb Harmonic Drive kevesebb energiát fogyaszt, ami hosszú távon alacsonyabb működési költségeket jelent.
Következtetés
A Harmonic Drive hatékonyságának mérése többlépcsős folyamat, amely magában foglalja a bemeneti és kimeneti teljesítmény mérését, figyelembe véve az olyan tényezőket, mint a súrlódás, a holtjáték, a terhelés, a sebesség és a hőmérséklet. Ha megértjük ezeket a tényezőket és hogyan befolyásolják a hatékonyságot, akkor biztosíthatjuk, hogy harmonikus meghajtóink a legjobb teljesítményt nyújtsák.
Ha a felharmonikus meghajtókat keresi, vagy bármilyen kérdése van a hatékonyságuk mérésével kapcsolatban, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk megtalálni a megfelelő megoldást az alkalmazásához, és biztosítsuk, hogy a legtöbbet hozza ki befektetéséből.
Hivatkozások
- Richard G. Budynas és J. Keith Nisbett "A gépelemek alapjai"
- Myer Kutz "Gépészeti tervezési kézikönyv".
