A Hansheng Automation (Dongguan) Co., Ltd. az egyik legtapasztaltabb egyedi fogaslécek gyártója és szállítója Kínában. Ha nagykereskedelmi árú-hatékony, Kínában gyártott egyedi fogasléceket szeretne nagykereskedni, várjuk gyárunk árlistáját és árajánlatát. Emellett testreszabott szolgáltatás és OEM és ODM szolgáltatás is elérhető.

Termékleírás

A Hanshengnál olyan egyedi fogasléceket kínálunk, amelyek megfelelnek a legszigorúbb lineáris átviteli követelményeknek is. Ellentétben a hagyományos, -a-polcokon kívüli alkatrészekkel, fogasléceinket személyre szabott-az Ön egyedi tervezési fájljaihoz alakítjuk. Akár mikron{5}}szintű tűréssel rendelkező miniatűr állványra van szüksége optikai műszerekhez, akár nagy teherbírású-beépített állványra-és-ágyöntvényre van szüksége az ipari gépekhez, nálunk a házon belüli-képességeink vannak. A fejlett CNC-marást (±0,005 mm), a huzalos szikraforgácsolást és a nagyméretű{12}öntést egyesítjük annak érdekében, hogy lineáris mozgásrendszere ugyanolyan megbízhatóságot érjen el, mint a forgó alkatrészek.

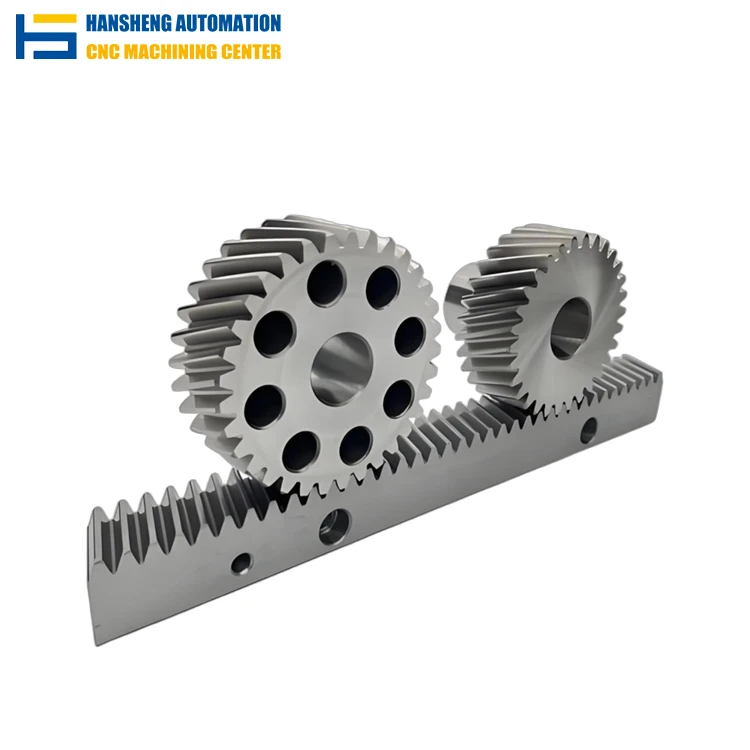

custom gear racks

Műszaki specifikációk (testreszabási mátrix)

Szigorúan az ügyfél rajzai szerint gyártjuk. Az alábbiakban felsoroljuk a létesítményeink felszereltségén alapuló képességtartományokat.

Paraméter	Specifikáció / képesség
Rack típusok	Egyenes fog (Spur), csavaros fog, kerek fogasléc, integrált öntőléc
Modul tartomány	0.1 – 5.0 modul (normál és speciális hangmagasság elérhető)
Precíziós fokozat	DIN / ISO Grade 6 – 10 (mart); 5. fokozat (precíziós földelés/huzalvágás)
Max hossz (egy darab)	Marott/megmunkált: 2000 mm-ig (2100 mm-es vízszintes MC-n keresztül) Öntvény: Akár 3800 mm (homok/elveszett hab öntéssel)
Megmunkálási tolerancia	±0,005 mm (precíziós marás/köszörülés)
Szabványos anyagok	Szénacél (C45), ötvözött acél (42CrMo), rozsdamentes acél (304/316), nejlon/POM, öntöttvas (HT200/250 integrált ágyakhoz)
Nyomásszög	20 fokos (normál), 14,5 fokos vagy egyéni szögek rajzonként
Helix szög	19 fok 31' 42" (normál) vagy egyéni bal/jobb kéz
Súly és terhelés	Testreszabható. Könnyűből<100g to heavy-duty casting >1 tonna
Felületi kidolgozás	Csiszolt, mart vagy szuper{0}}tükrös felület (Ra 0,2)

Alapvető testreszabási lehetőségeink

Nagy-precíziós CNC marás
Vízszintes megmunkáló központjaink (max. 2100x1060 mm) és függőleges megmunkáló központjaink segítségével kivételes osztáspontossággal marjuk a fogaskerekeket. A ±0,005 mm-es megmunkálási tűrésünk sima hálózást és csökkentett vibrációt biztosít.

Komplex profilmegmunkálás
Edzett acél vagy bonyolult fogprofilokhoz, ahol a hagyományos vágás sikertelen, a Seibu Wire Electric Discharge Machine (WEDM) M50B-t alkalmazzuk. Ez lehetővé teszi prototípusok vagy nagy-precíziós kis állványok gyártását a vágás közbeni mechanikai igénybevétel nélkül.

erősen testreszabott
Hansheng nagy tapasztalattal rendelkezik a fogaslécek testreszabásában. A rajzok tervezése és tűrései szerint gyártjuk az alkalmazási forgatókönyvnek megfelelően. Üdvözöljük az egyedi tervezésben.

erős és tartós
Professzionális hőkezelést és felületkezelést végzünk a terméken. Ilyen például az indukciós edzés az állvány kopásállóságának javítása érdekében, vagy az állvány teherbíró képességének-növelése a nitridálás révén. Ez nagymértékben javítja a rack tartósságát.

Hőkezelés és felületfeldolgozás

Átfogó utófeldolgozást{0}} kínálunk a tartósság és a hosszú élettartam érdekében.

Hőkezelés	leírás
Indukciós edzés	Csak a fogfelület keményítése (HRC 50-55), hogy ellenálljon a kopásnak, miközben a mag kemény marad.
Karburálás és oltás	Mélyedzés a maximális teherbírásért{0}}.
Nitridálás	Nagy felületi keménységért és korrózióállóságért minimális torzítással.
Lágyítás/Normalizálás	Nélkülözhetetlen öntöttvas állványainkhoz a belső feszültség enyhítésére.
Felületkezelés	Fekete-oxid, horganyzás, krómozás vagy homokfúvás.

Minőségellenőrzés (QC)

Szigorú minőségellenőrzési folyamataink vannak, és annak biztosítása érdekében, hogy az Önhöz szállított termékek megfeleljenek az Ön igényeinek, a következő műveleteket hajtjuk végre.

Méretellenőrzés
A hossz, a párhuzamosság és a rögzítési furatok helyzetének teljes körű CMM ellenőrzése.

Fogaskerék-ellenőrzés
Speciális fogaskerék-ellenőrző gépek használata a fogprofil-hibák, a dőlésszög-hibák és az összesített dőlésszög-hibák ellenőrzésére.

Anyagellenőrzés
Nyersanyag tanúsítványok és hőkezelési keménységi jelentések minden szállítmányhoz mellékelve.

Nyomon követhetőség
Minden tétel nyomon követhető a gép és a kezelő számára.

Miért válassz minket?

Nagy pontosságú szabvány

Precíziós mechanikai alkatrészek gyártójaként nem csak acélt vágunk; értjük az átviteli hibákat. A holtjáték ívmásodpercekké-szabályozásában szerzett tapasztalatunk kiváló rack-pontosságot jelent.

Kapacitás a mérleghez

A WEDM-ünk egyetlen prototípusától a CNC-központjaink tömeggyártásáig minden méretű megrendelést teljesítünk.

Költséghatékony testreszabás-

A házon belüli öntés és megmunkálás kombinálásával csökkentjük az ellátási lánc rétegeit, így jobb árat kínálunk a nagy, nem-szabványos állványokon.

Kis tétel minimális rendelés

Minimális rendelési mennyiségünk 5 darab, ami csökkentheti a K+F próba- és hibaköltségeit és a készletterhelést.

Alkalmazások

Egyedi fogasléceink olyan iparágakat hajtanak meg, amelyek megkövetelik a megbízhatóságot.

CNC szerszámgépek

Portálmarógépek, Lézeres vágógépek (Hosszú mozgású tengelyek).

Automatizálás és robotika

7. tengelyes lineáris sínek robotkarokhoz, Automata rácsos manipulátorok.

Precíziós műszerek

Laboratóriumi pozicionálási szakaszok, Optikai beállító mechanizmusok.

Speciális gépek

Automata tolókapuk, Építőipari liftek és Egyedi anyagmozgató rendszerek.

GYIK

K: Mekkora a maximális hosszúság, amelyet egy darabban gyárthat?

V: Precíziósan mart acél állványok esetén a maximális hosszunk kb. . 2000mm. Öntöttvas integrált állványoknál 3800mm-ig mehetünk. Hosszabb hossz érhető el több szegmens -végüktől-végig történő felszerelésével.

K: Képes-e rackeket megmunkálni a 3D CAD-fájlom alapján?

V: Igen. Elfogadunk STEP, IGES, X_T és DXF/DWG fájlokat. A DFM-et (Design for Manufacturing) képviseljük.

K: Szállítja a megfelelő fogaskerekes fogaskereket?

V: Igen. Precíziós mechanikus alkatrészgyártóként a személyre szabott fogaskerekek gyártása az egyik fő tevékenységünk. Erősen javasoljuk, hogy a fogaskereket tőlünk szerezze be, hogy biztosítsa a megfelelő tűréshatárokat és az optimális teljesítményt.

K: Mi az Ön szokásos átfutási ideje az egyedi állványokhoz?

V: A prototípus elkészítése általában 1-2 hetet vesz igénybe. A kötegelt gyártás általában 3-4 hetet vesz igénybe a bonyolultságtól és a hőkezelési követelményektől függően.

K: Elérheti a DIN 5 vagy DIN 6 pontosságot?

V: Igen. A DIN 6 szabványt nagy-pontosságú CNC marással érjük el. A DIN 5 további köszörülési eljárásokkal vagy rövidebb hosszúságú huzal szikraforgácsolással érhető el.
