A csavart csomagológépek, mint az édesipari, csokoládé- és hústermék-feldolgozó sorok végének alapvető berendezései, tervezési sebességük folyamatosan fejlődik, és 300 zacskó/percről 600 zacskó/percre nőhet.
Ez a megnövekedett sebesség kihívást jelent az OEM-gyártók és a végfelhasználói A Hansheng Automation a csomagológép-alkatrész-megoldások terén felhalmozott szakértelmét kihasználva megvizsgálja, hogyan lehet megoldani ezeket a problémákat nagy-precíziós alkatrészek, például bütykös indexelők és fogaskerekek használatával.

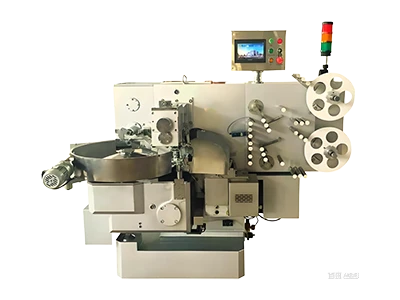

Twist csomagológépek példamodelljei
A nagyobb pontosság érdekében a hazai piacon jelenleg elérhető négy reprezentatív modell műszaki adatait az alábbiak szerint állítottuk össze.
YW-S800 nagy sebességű{2}}multifunkcionális, dupla csavarású csomagológép
| Paraméter elem | Részletes specifikációk |
|---|---|
| Csomagolás típusa | Double Twist |
| Csomagolás sebessége | 50-600 zsák/perc |
| Alkalmazandó hatály | Cukorka, marhahús kockák, aszalt gyümölcsök |
| Főbb jellemzők | Frekvenciakonverziós sebességszabályozás, számítógépes fotoelektromos követés, nagy-pontos kerék-megszakításos indexelés és vezérműhajtás |
| Teljesítmény / feszültség | 2,5 kW / 380 V |
| Méretek / Súly | 1950×1090×1475mm / 1080kg |
JH-Y650 nagy-sebességű, teljesen automatikus, egycsavarású csomagológép
| Paraméter elem | Részletes specifikációk |
|---|---|
| Csomagolás típusa | Single Twist |
| Csomagolás sebessége | 100-350 db/perc |
| Alkalmazandó hatály | Szabálytalan -formájú cukorkák (hengeres, gömb alakú stb.), csokoládé |
| Főbb jellemzők | Szervomotoros papíradagolás, Importált nagy{0}}precíziós kerék szakaszos indexelés, fokozatmentes sebességváltozás |
| Teljesítmény / feszültség | 2,5 kW / 380 V |
| Méretek / Súly | 2320×1447×1800mm / 2000kg |
Haitel BM{0}}S800 Double Twist cukorkacsomagoló gép
| Paraméter elem | Részletes specifikációk |
|---|---|
| Csomagolás típusa | Double Twist |
| Termelési kapacitás | 200-550 db/perc |
| Alkalmazandó hatály | Kemény cukorka, fehér nyúl tejcukor, karamell |
| Főbb jellemzők | Cukorka rendezőtárcsával felszerelve az automatikus adagoláshoz, fotoelektromos nyomkövetéshez, közel 99%-os csomagolási arány |
| Teljesítmény / feszültség | 3kW / 380V |
| Méretek / Súly | 1700×918×1475mm / 1200kg |
GSNJ-Ⅱ Nagy{1}}sebességű csavarógép (hústermékek)
| Paraméter elem | Részletes specifikációk |
|---|---|
| Csomagolás típusa | Burkolatcsavarás (fehérje/nylon burkolat) |
| Szállítási sebesség | 70 m/perc |
| Alkalmazandó hatály | A kolbásztöltő sor utó-feldolgozási szakasza |
| Főbb jellemzők | Twister automatikus billenő, teljesen számítógép{0}}vezérelt PLC rendszer |
| Teljesítmény / feszültség | 4kW / 380V |
| Méretek / Súly | 1350×550×1250mm / 410kg |
Technikai fájdalompontok és megoldások nagy sebességű{0}}berendezésekhez
Széleskörű gyakorlati tapasztalataink és a csomagológép-iparban dolgozó vásárlók berendezési problémáikkal kapcsolatos visszajelzései alapján a Hansheng Automation három kulcsfontosságú műszaki probléma elemzését állította össze az Ön számára.
1. Üres csomagok és pontatlan pozicionálás
Az adagolótálca és a csavaró bilincs közötti koordináció enyhe időbeli eltérése miatt az édesség nem kerül pontosan a papírfóliába, ami üres csomagokat eredményez. Ennek oka a központi Cam Indexer elégtelen statikus és dinamikus pontossága. A közönséges osztók hibája körülbelül ±60 ívmásodperc, ami nagy sebességű-működés közben felhalmozódik.
Mérnöki ajánlások
Az üres csomagok és a pontatlan pozicionálás problémáinak megoldása érdekében az első lépés egy nagy{0}}precíziós Cam Indexer beszállító keresése. A pozicionálási pontosságnak el kell érnie a ±30 ívszekundumot, vagy akár a ±15 ívmásodpercet is. Ez a pontossági szint biztosítja, hogy a gép minden szakaszos mozgása megálljon az elméleti pozícióban. Másodszor, szisztematikusan elemeznie kell, hogy más tényezők, például a papírfólia feszességének szabályozása, a fotoelektromos nyomkövető rendszer válaszsebessége és az adagolótálca vibrációja befolyásolják-e a gépet.
2. Pontatlan filmvágási hossz
Időnként a szervo{0}}meghajtású papíradagolóknál előfordulhat, hogy a színes film mintázata eltolódik. A fő ok általában a szervomotorhoz csatlakoztatott sebességváltó túlzott holtjátéka.
Mérnöki ajánlások
Bolygókerekes hajtómű használata esetén dobja ki a szabványos P2 fokozatot (3 ívperc vagy kevesebb), és használjon P1 fokozatot (2 ívperc vagy annál kisebb) vagy ultra-precíziós P0 fokozatot (1 ívperc vagy annál kisebb). Ha harmonikus hajtást használ, válasszon olyan harmonikus hajtást, amelynek holtjátéka legfeljebb 10 ívmásodperc. Hasonlóképpen vegye figyelembe a papíradagoló görgők megmunkálási pontosságát és kopását, valamint a filmanyag húzó deformációját.
3. Magas zajszint és rövid hajtómű élettartam
Működés közben a berendezés jelentős zajt (fütyülő hangot) kelt, a fogaskerekek gyorsan elhasználódnak. Ez általában alacsony sebességi pontosságot jelez; például a hagyományos hobbing eljárásokkal megmunkált fogaskerekek csak ISO 7-8 pontosságot érnek el, és nagy felületi érdességgel rendelkeznek. Ez az egyik oka a magas zajszintnek.
Mérnöki ajánlás
Keressen egy megbízható, -precíziós hajtómű-beszállítót. Az ilyen típusú csomagolóberendezéseknél az ISO 5-ös fokozatú fokozatok jelentősen csökkenthetik a zajt és meghosszabbíthatják az átviteli rendszer élettartamát.
GYIK
K: Miért rezeg annyira a csomagológépem, ha a sebesség meghaladja a 400 csomag/perc értéket?
V: A rezgést a szerkezeti elemek elégtelen merevsége okozza. A csúcskategóriás-modellek jellemzően nagy öntvényalapot használnak az egyszerű hegesztett alkatrészek helyett. Javasoljuk, hogy keressen olyan beszállítót, aki elveszett haböntési képességekkel és nagy-léptékű CNC-megmunkálási képességekkel (például 3800 mm-es úthossz). Az integrált alap hatékonyan elnyeli a nagy sebességű{6}}működés során keletkező rezonanciát.
K: Hogyan tudom megoldani azt a problémát, hogy a csavarógépben az élelmiszerrel érintkező részek (például az édességnyomó) hozzátapadnak az anyaghoz?
V: Az anyag felületkezelése kulcsfontosságú. A közönséges csiszolás nem elég. Javasoljuk a rozsdamentes acél érintkező részek ultra-tükrös polírozását, a felületi érdesség beállítása Ra Less vagy 0,2 μm. A tükörsima -felület jelentősen csökkenti a súrlódási együtthatót, fizikailag megakadályozva a cukorszemcsék összetapadását.
K: Valóban ennyire fontos a bolygókerekes sebességváltó "visszacsapása" a csomagológépeknél?
V: Igen. A szervovezérlő rendszerekben a holtjáték közvetlenül meghatározza a rendszer "merevségét". Ha a holtjáték túl nagy, késés lép fel, amikor a szervomotor előre és hátra forgás között vált, ami inkonzisztens papírhosszúságot eredményez. A P1 fokozatú (kevesebb, mint 2 ívperc) sebességváltó használata alapfelszereltség a nagy teljesítményű csomagológépeknél.
Hivatkozások
ISO 1328-1:2013
Norton, RL (2009). Cam Design and Manufacturing Handbook (2. kiadás). Ipari sajtó.
Henry, J. (2012). Csomagológépek kézikönyve: Az automatizált csomagológépek teljes útmutatója. CreateSpace Independent Publishing Platform.
